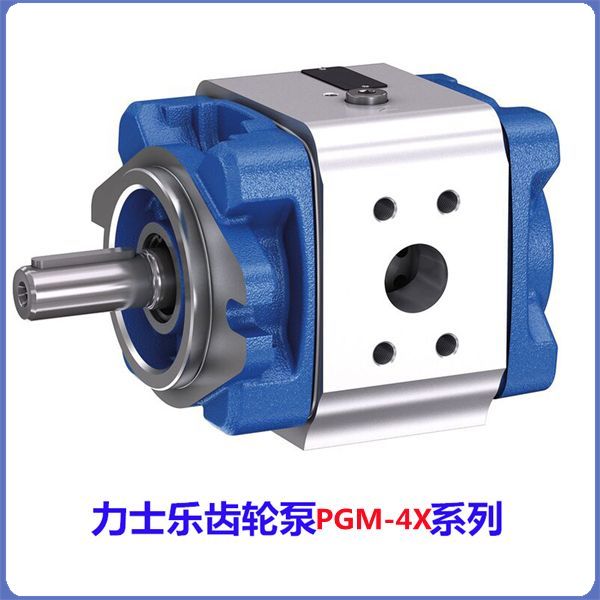

力士樂 PGM-4X系列內嚙合齒輪泵：機座大小 4, 5
規格 25 … 125
組件系列 4X
最大工作壓力 210 bar
最大排量 125.3 cm

REXROTH力士樂PGM-4X系列內嚙合齒輪泵詳解
REXROTH力士樂，作為全球知名的液壓傳動和控制系統制造商，其PGM-4X系列內嚙合齒輪泵在工業應用中有著廣泛的應用和出色的表現。本文將詳細介紹PGM-4X系列內嚙合齒輪泵的特點、結構、工作原理及應用場景，以期為相關領域的讀者提供參考。
一、產品特點
PGM-4X系列內嚙合齒輪泵以其獨特的設計和優越的性能在市場上贏得了良好的口碑。該系列泵具有低工作噪音、低脈動流量的特點，這得益于其密封間隙補償技術，使得泵在低粘度情況下也能實現高效率。此外，PGM-4X系列泵還適合較大的粘度和速度范圍，具有堅固耐用、維護保養方便等優點。
二、產品結構
PGM-4X系列內嚙合齒輪泵的基本構成包括安裝法蘭、殼體、罩蓋、小齒輪軸、內嚙合齒輪、滑動軸承、軸向墊片和止動銷等部件。其中，扇形體、扇形支撐體和密封輥組成的徑向補償元件是該泵的關鍵部件之一，它們通過自動調整間隙將壓力范圍密封到吸油范圍，從而在整個工作時間內持續保持高容積效率。
三、工作原理
PGM-4X系列內嚙合齒輪泵的工作原理相對簡單。當泵的小齒輪軸旋轉時，它會驅動內嚙合齒輪一起旋轉。在吸油范圍內，齒隙逐漸打開，吸入液壓油；而在壓力范圍內，齒隙逐漸閉合，將液壓油排出。這一過程中，液壓油通過小齒輪和內嚙合齒輪之間的齒隙從吸油范圍輸送到壓力范圍，實現了液壓油的連續輸送。
四、應用場景
由于PGM-4X系列內嚙合齒輪泵具有流量均勻、尺寸小而輕便、結構簡單緊湊等特點，它非常適用于具有大量負載循環數的變速傳動裝置，如塑料加工機等。在這些應用場景中，PGM-4X系列泵能夠提供穩定可靠的液壓傳動，確保設備的正常運行。
五、維護與保養
為確保PGM-4X系列內嚙合齒輪泵的安全操作和長久使用壽命，必須制定液壓站、機器或系統的維護計劃。維護計劃應確保在整個使用期間遵守計劃的或允許的泵工作條件。此外，定期檢查泵的密封性、潤滑情況以及各部件的磨損情況也是必不可少的。
綜上所述，REXROTH力士樂PGM-4X系列內嚙合齒輪泵以其優越的性能和廣泛的應用場景在市場上備受青睞。通過了解其特點、結構、工作原理及應用場景，我們可以更好地選擇和使用這一產品，為工業生產提供穩定可靠的液壓傳動支持。
